Il ponteggio Cuplock è un sistema di ponteggio modulare ampiamente utilizzato nell'edilizia grazie alla sua efficienza, resistenza e facilità di montaggio. Il suo esclusivo meccanismo di bloccaggio a tazza e lama elimina la necessità di dadi e bulloni, consentendo una rapida installazione. Di seguito sono riportati i componenti chiave che compongono questo versatile sistema:
Gli standard verticali sono i principali componenti portanti delle impalcature Cuplock. Questi tubi di acciaio sono posizionati verticalmente e presentano 'tazze' pre-saldate a intervalli fissi (tipicamente ogni 500–1.000 mm). Le coppe fungono da punti di connessione per i registri orizzontali e le traverse diagonali. Gli standard sono disponibili in varie lunghezze per adattarsi a diverse altezze di impalcature.
I registri sono tubi orizzontali che collegano i montanti verticali per formare la struttura dell'impalcatura. Ciascuna estremità del registro è dotata di una 'lama' forgiata che si inserisce nelle tazze sugli standard. La connessione viene assicurata ruotando la lama del registro nella posizione bloccata della tazza, garantendo un giunto rigido.
I rinforzi diagonali forniscono stabilità laterale alla struttura dell'impalcatura. Questi tubi sono fissati diagonalmente tra standard verticali utilizzando lo stesso sistema a tazza e lama. I rinforzi impediscono l'oscillazione e distribuiscono i carichi in modo uniforme, migliorando la sicurezza in condizioni di vento forte o sotto carichi pesanti.

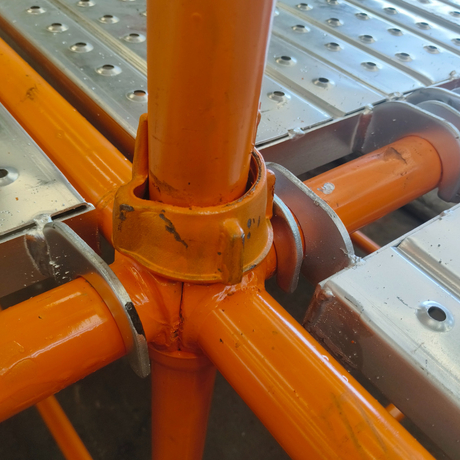

Il nodo cuplock brevettato è la caratteristica distintiva del sistema. È costituito da una tazza in acciaio saldata al montante verticale e da una lama saldata alle estremità del registro o del controvento. Quando la lama viene inserita nella tazza e ruotata, si blocca saldamente senza dispositivi di fissaggio aggiuntivi. Questo design garantisce un rapido montaggio e smontaggio mantenendo l'integrità strutturale.
Le piastre di base sono piastre metalliche quadrate posizionate nella parte inferiore dei montanti verticali per distribuire il peso ed evitare l'affondamento nel terreno soffice. I martinetti regolabili (martinetti a vite) sono spesso integrati nelle piastre di base per livellare l'impalcatura su superfici irregolari e regolare con precisione l'altezza.
Le piastre superiori, o teste a U, sono componenti regolabili montati sui montanti verticali più alti. Forniscono una piattaforma stabile per il supporto di assi o casseforme per impalcature. Il loro design a forma di U consente un facile posizionamento e allineamento delle schede.
Le assi dell'impalcatura costituiscono la piattaforma di lavoro. Realizzati in legno o metallo, sono disposti orizzontalmente sui registri. Spesso vengono aggiunti fermapiedi di sicurezza per evitare la caduta di strumenti o materiali.
I parapetti sono installati lungo i bordi aperti dell'impalcatura per evitare cadute. Sono costituiti da binari superiori, binari intermedi e fermapiede, conformi agli standard di sicurezza sul lavoro.
I sistemi Cuplock includono scale o unità scala integrate per un accesso verticale sicuro. Accessori aggiuntivi come accoppiatori, morsetti e tiranti possono essere utilizzati per collegare l'impalcatura alle strutture esistenti per una maggiore stabilità.
Velocità di assemblaggio : il sistema a tazza e lama riduce i tempi di manodopera.
Elevata capacità di carico : adatto per applicazioni pesanti.
Versatilità : adattabile a strutture complesse come ponti o superfici curve.
Sicurezza : le connessioni rigide riducono al minimo i rischi di movimento.
Il design modulare e i componenti robusti dell'impalcatura Cuplock ne fanno la scelta preferita per i progetti di costruzione moderni. Comprendendone le parti principali (standard, registri, supporti e l'innovativo nodo di bloccaggio), i lavoratori possono assemblare sistemi di impalcature sicuri ed efficienti su misura per le diverse esigenze del sito. Una corretta installazione e il rispetto delle linee guida di sicurezza garantiscono prestazioni ottimali e protezione dei lavoratori.
