Sistema di impalcature Cuplock
ponteggi con sistema cuplock

  • Fornitore di qualità per impalcature Cuplock

    A Nanjing UTM, offriamo una gamma completa di sistemi di impalcature cuplock. Conosciuti per la loro versatilità e facilità d'uso, i sistemi di ponteggi Cuplock sono ampiamente utilizzati in progetti di costruzione di tutte le dimensioni. I nostri sistemi di impalcature Cuplock forniscono supporto robusto e stabilità, rendendoli ideali per varie applicazioni, dalle facciate degli edifici ai ponti. Con il nostro impegno per la qualità, tutti i nostri componenti per impalcature Cuplock sono sottoposti a test rigorosi per garantire che soddisfino i più elevati standard del settore.

  • Impalcatura Cuplock
Nome Introduzione Dimensioni Download Aggiorna Categoria Copia miniatura Collegamento Download
Catalogo delle impalcature Cuplock.pdf Catalogo delle impalcature Cuplock 4,78 MB 1118 2025-11-17 scaricamento Copia collegamento Scaricamento
della categoria di informazioni per informare Dettagli specifici esempi/note
Progetto e configurazione di base
 		 Altezza dell'impalcatura richiesta Altezza totale dell'impalcatura (ad esempio, 10 m, 20 m)
Spaziatura longitudinale (lungo il muro) ad esempio, 1,8 m
Spaziatura trasversale (perpendicolare alla parete) ad esempio, 1,5 m
Altezza registro (altezza gradino) Distanza verticale tra i livelli (ad esempio, 2,0 m)
Decking e tipo di base Decking: compensato da 18 mm / tavola in acciaio Base: martinetto a vite regolabile / piastra di base fissa
Requisiti di carico e applicazione Uso previsto Supporto per cassaforma per solai/Piattaforma di lavoro per pilastri/pilastri/Accesso per la manutenzione
Capacità di carico in tempo reale ad esempio, 2,0 kN/m² (standard) o lavoratori per baia
Carichi dell'attrezzatura Sul posto verranno posizionati macchinari pesanti (miscelatori, elettroutensili)?
Zona di carico del vento Interno/Esterno; ca. velocità del vento se all'aperto
Specifiche dei materiali Dimensioni standard (montanti) Lunghezze: sezioni da 2,0 m, 2,5 m, 3,0 m
Dimensioni del registro Lunghezze: 0,5 m, 1,0 m, 1,5 m, 1,8 m, 2,0 m
Grado materiale ad esempio, Q355 / Q235
Trattamento superficiale ad esempio, zincatura a caldo (HDG)
Quantità di accessori Martinetti di base, accoppiatori girevoli, collegamenti, ecc.
Consegna e conformità Porto di destinazione Porto di arrivo per la spedizione
Quantità totale Metri totali o metri quadrati necessari
Certificazioni richieste ad esempio, CE, BS1139, EN 12811, conforme OSHA

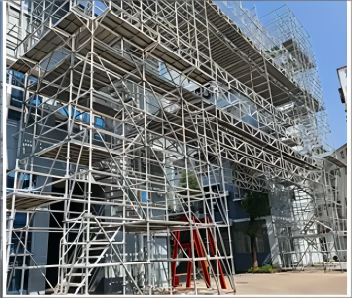

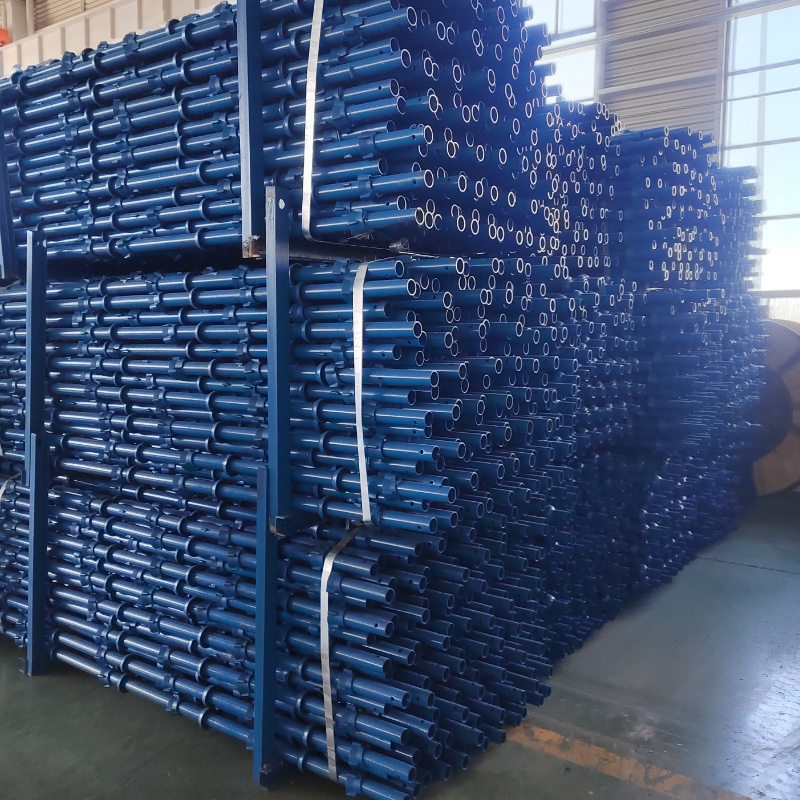

Foto di impalcature Cuplock
  • sistema di impalcature cuplock
  • impalcatura cuplock
  • impalcatura cuplock
  • standard per ponteggi cuplock
  • impalcatura cuplock
  • impalcatura cuplock
  • impalcatura cuplock
  • impalcatura cuplock
  • ponteggio hdg cuplock

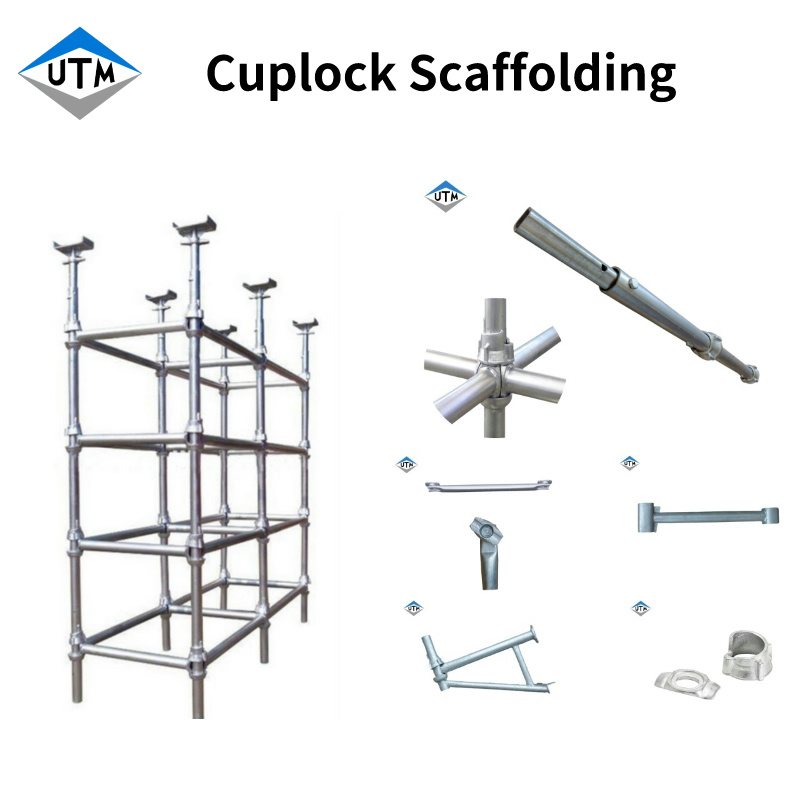

Cos'è l'impalcatura Cuplock?
Il ponteggio Cuplock è un sistema maturo. Si compone principalmente di standard, registro, tutore, tavola e così via.
Il nodo Cuplock è rivoluzionario, quindi rende il montaggio più rapido e semplice rispetto a qualsiasi altro ponteggio. Utilizza la 'Coppa'
e la 'Lama' per bloccare insieme la verticale e l'orizzontale ruotando la coppa superiore.
Nella versione standard ciascuna coppa superiore ha un perno di posizione limitata. Questa piccola parte determina se il registro può essere bloccato saldamente. Deve essere al posto giusto, né troppo in alto né troppo in basso.
Categoria di prodotto
​​​​​​​
Prodotti correlati
Fornitore professionale di prodotti per impalcature Cuolock

Impalcatura UTM Cuplock

Blog sulle impalcature Cuplock

  • Calcolo del carico del sistema di impalcature Cuplock: una guida completa per la sicurezza e la conformità
    Il calcolo del carico dell'impalcatura Cuplock è una pietra miliare della sicurezza delle costruzioni, garantendo che il sistema possa supportare in sicurezza tutti i carichi previsti nel rispetto degli standard globali. Comprendendo i tre tipi di carico principali, seguendo un processo di calcolo sistematico e tenendo conto dei principali fattori di influenza, è possibile prevenire il sovraccarico e proteggere i lavoratori, le attrezzature e il progetto stesso.   Leggi di più>
  • Come calcolare l'impalcatura Cuplock
    ● Il calcolo delle impalcature Cuplock stima standard, registri, traverse, assi, controventi, martinetti e accessori. ● La quantità di materiale dell'impalcatura Cuplock è diversa dal calcolo del carico dell'impalcatura Cuplock. ● Le dimensioni principali includono lunghezza dell'impalcatura, altezza, lunghezza della campata, larghezza della piattaforma e livelli di lavoro. ● Le dimensioni ufficiali del prodotto includono standard da 48,3 mm, opzioni per tubi da 3,2 mm/4,0 mm e assi in acciaio da 225 mm × 38 mm. ● I progetti complessi di impalcature cuplock devono essere controllati con i disegni prima dell'ordine finale.   Leggi di più>
  • Cos'è l'impalcatura Cuplock? Componenti, usi, vantaggi e guida all'assemblaggio
    ● Il ponteggio Cuplock è un sistema di ponteggio modulare che utilizza giunti a tazza ed estremità a lama. ● Le parti principali dell'impalcatura Cuplock includono standard, registri, controventi, traverse, assi, martinetti e staffe. ● Le impalcature Cuplock vengono utilizzate per facciate, torri di scale, banchine di carico, puntellamenti, ponti e manutenzione industriale. ● Rispetto ai ponteggi tradizionali, i ponteggi Cuplock richiedono solitamente meno accessori allentati. ● Le impalcature cuplock zincate sono spesso preferite per progetti all'aperto e a lungo termine.   Leggi di più>
  • Impalcature Cuplock: getti vs forgiati: differenze chiave che devi conoscere
    Quando si tratta di ponteggi cuplock, la scelta tra parti fuse e forgiate ha un impatto diretto sulla sicurezza, sulla durata, sul rapporto costo-efficacia e sull'idoneità a diversi scenari di costruzione. Essendo un componente critico dei sistemi di ponteggio, comprenderne le differenze fondamentali è essenziale per gli acquirenti.   Leggi di più>
  • Come giudicare la qualità delle impalcature Cuplock
    Per valutare la qualità dei ponteggi Cuplock è necessario concentrarsi su quattro dimensioni fondamentali: materie prime, processi produttivi, prestazioni strutturali e certificazioni. In combinazione con ispezioni visive, controlli dettagliati e verifiche di terze parti, ciò garantisce che il prodotto soddisfi gli standard di sicurezza e i requisiti di servizio a lungo termine.   Leggi di più>
  • Totale 3 pagine Vai alla pagina
  • Andare

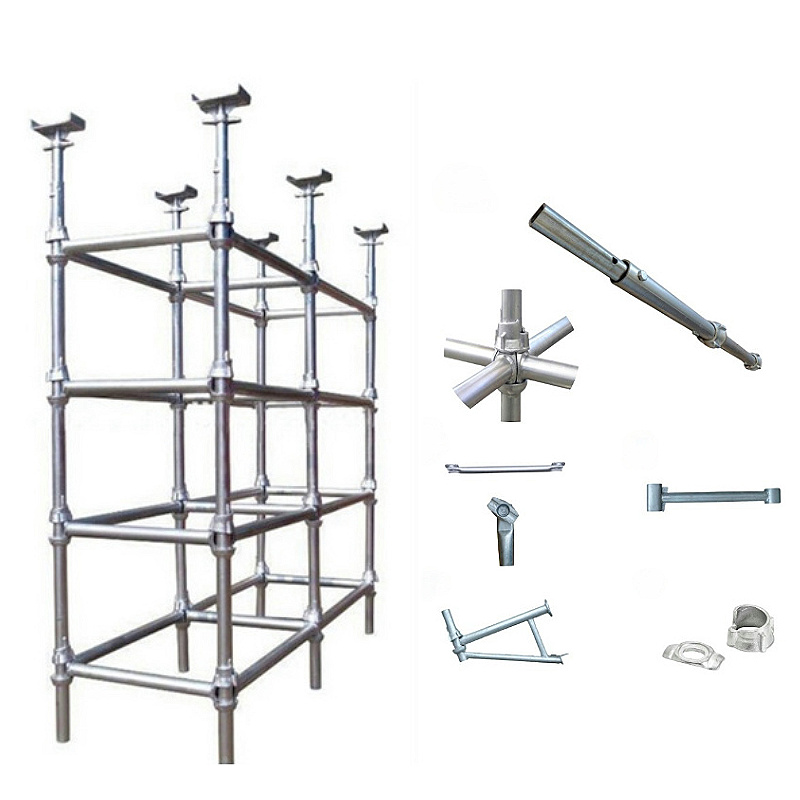

Parti principali dei sistemi di ponteggio Cuplock
Le parti dell'impalcatura Cuplock includono Cuplock verticale/standard, Cuplock Ledger/orizzontale, supporto Cuplock, specchio di poppa Cuplock, staffa hop-up Cuplock e accessori Cuplock ecc.

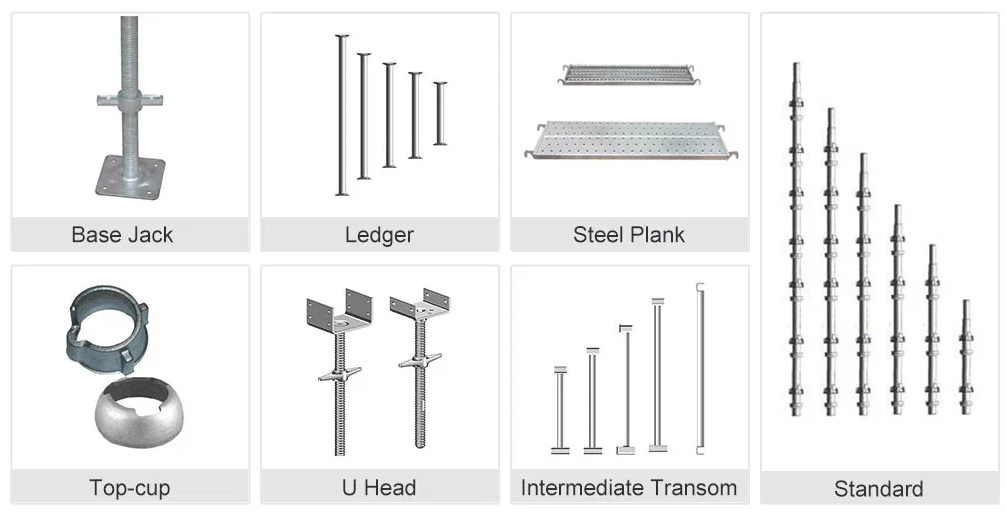

parti del sistema di impalcature cuplock

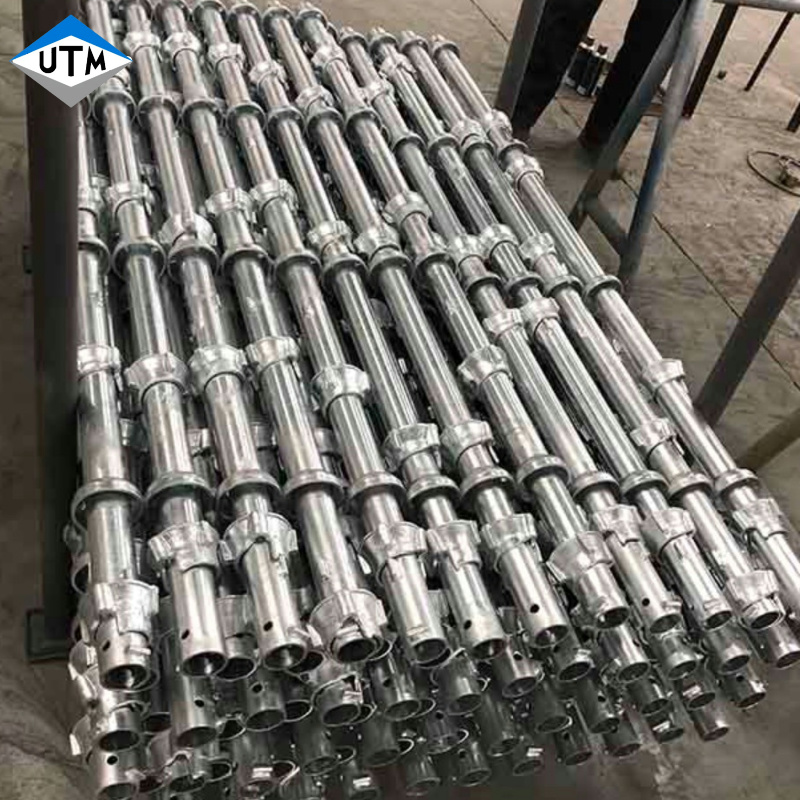

Standard per impalcature Cuplock
Gli standard Cuplock per impalcature sono prodotti da una coppa inferiore fissa saldata a intervalli di 50 mm, con una coppa superiore mobile capacitiva che può fissare fino a quattro componenti. Lo standard cuplock fornisce il supporto verticale per l'intero sistema cuplock dell'impalcatura.
Dettagli del prodotto

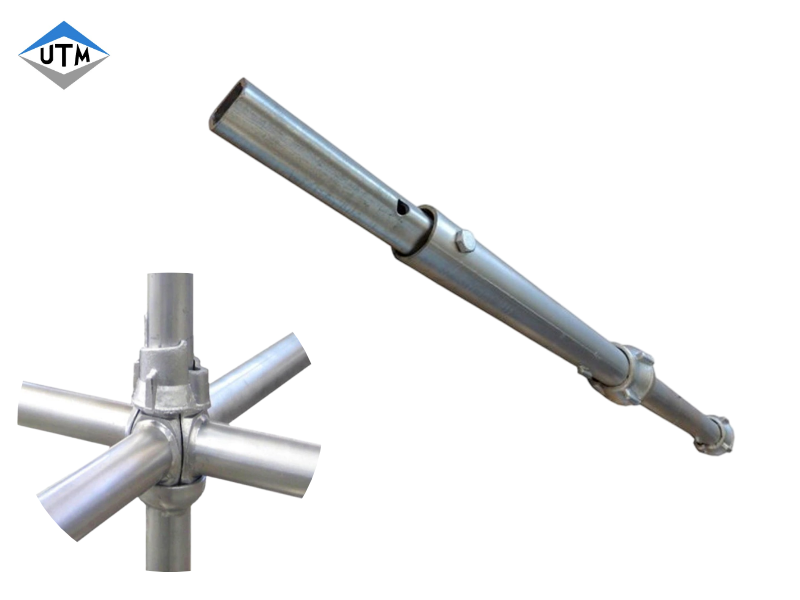

standard per ponteggi cuplock

Codice Nome Lunghezza Peso/kg Trattamento superficiale Materiale Banda Standard
UTM-CL-163-500 Cuplock standard 500 mm 5.34 zincato Q355 UTM BS1139
EN12811 E 12810
UTM-CL-163-1000 1000 mm 6.31
UTM-CL-163-1300 1300 mm 8.28
UTM-CL-163-1500 1500 mm 9.05
UTM-CL-163-1800 1800 mm 11.05
UTM-CL-163-2000 2000 mm 11.82
UTM-CL-163-2300 2300 mm 13.8
UTM-CL-163-2500 2500 mm 14.57
UTM-CL-163-2800 2800 mm 16.58
UTM-CL-163-3000 3000 mm 17.34

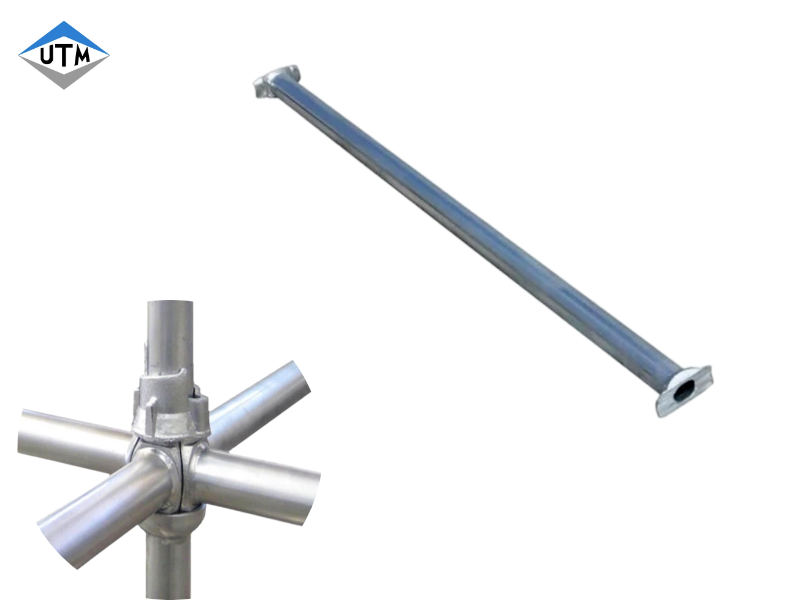

Registro per impalcature Cuplock
I registri Cup Lock forniscono il supporto orizzontale per queste strutture di impalcatura del sistema. Il registro Cuplock ha un design unico che gli consente di essere facilmente collegato agli standard verticali utilizzando una presa a forma di tazza. I registri possono essere utilizzati anche come binari intermedi e superiori o come paramani
Dettagli del prodotto
registro per impalcature cuplock

Codice Nome Lunghezza Peso/kg Trattamento superficiale Materiale Banda Standard
UTM-CL-164-600 Registro Cuplock 600 mm 2.57 zincato Q235 UTM BS1139
EN12811
E 12810
UTM-CL-164-900 900mm 3.71
UTM-CL-164-1200 1200 mm 4.85
UTM-CL-164-1300 1300 mm 5.23
UTM-CL-164-1600 1600 mm 6.38
UTM-CL-164-1800 1800 mm 7.14
UTM-CL-164-2100 2100 mm 8.28
UTM-CL-164-2500 2500 mm 9.80
Supporto per baia per impalcature Cuplock
I rinforzi verticali per campate Cup Lock sono progettati per fornire supporto laterale alle strutture delle impalcature. Possono essere utilizzati anche come corrimano sulle torri delle scale e parapetti per una maggiore sicurezza sulle piattaforme dei ponteggi.
Dettagli del prodotto

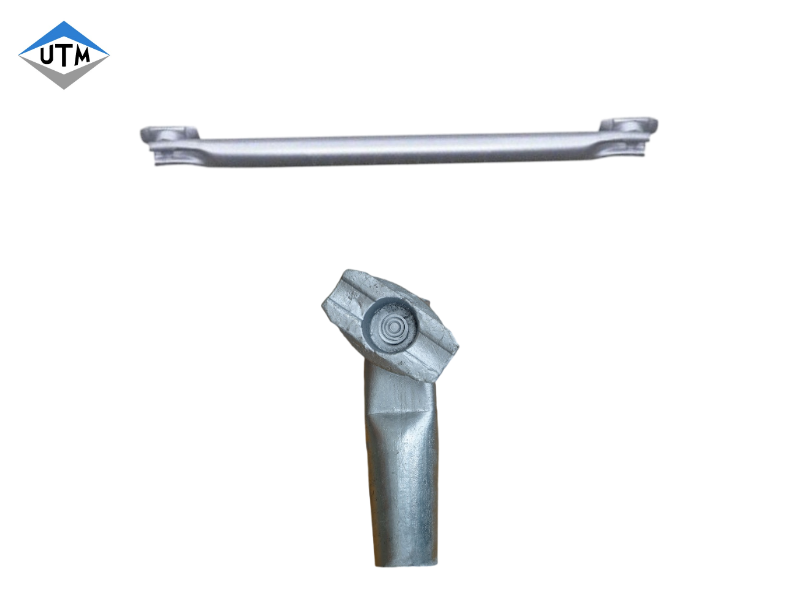

tutore per impalcature cuplock

Codice Nome Lunghezza Peso/kg Trattamento superficiale Materiale Banda Standard
UTM-CL-165-1.3*2 Tutore Cuplock 1300*2000mm 10.21 zincato Q235 UTM BS1139
EN128110
EN12810
UTM-CL-165-1.8*2 1800*2000 mm 11.37
UTM-CL-165-2.5*2 2500*2000mm 13.32
UTM-CL-165-3*2 3000*2000 millimetri 14.86
UTM-CL-165-1.5*1.8 1500*1800 mm 10.06
UTM-CL-165-1.5*1.3 1500*1300mm 8.69
UTM-CL-165-1.6*2 1600*2000 mm 11.80

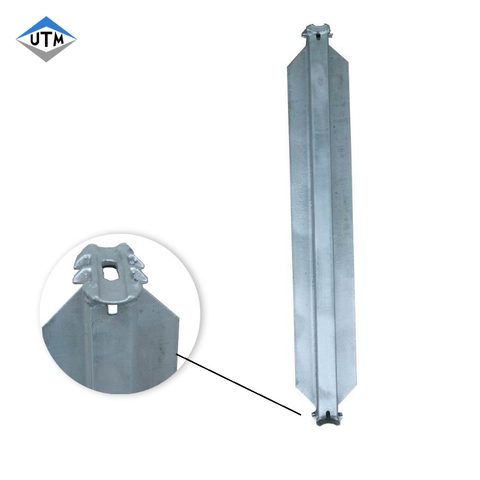

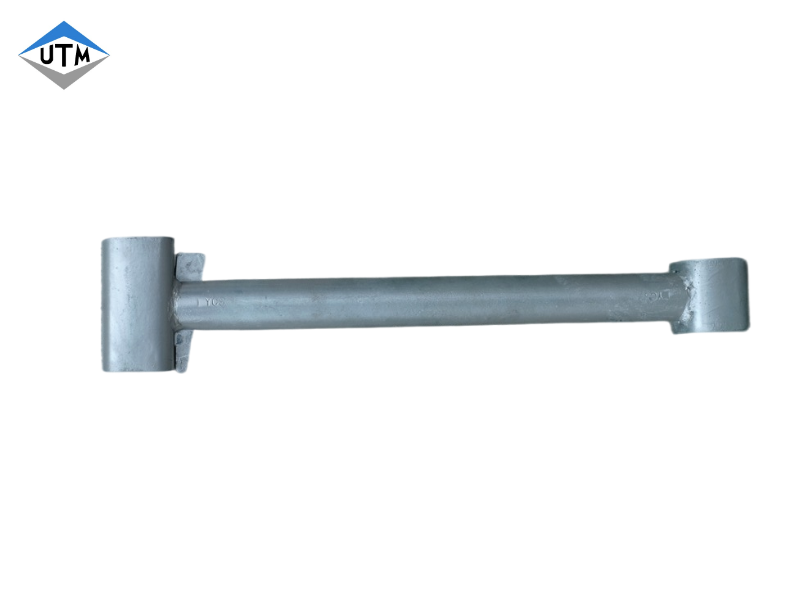

                   Traversa intermedia dell'armatura di Cuplock
Lo specchio di poppa intermedio Cup Lock è progettato per fornire un supporto sicuro a metà baia per le assi dell'impalcatura, creare uno specchio di poppa a livello del ponte in qualsiasi punto all'interno della baia a cavallo dei registri/traversi esterni della baia.
Dettagli del prodotto
ponteggio cuplock traversa intermedia

Codice Nome Lunghezza Peso/kg Trattamento superficiale Materiale Banda Standard
UTM-CL-166-565 Specchio di poppa intermedio Cuplock 565mm 3.83 zincato Q235 UTM BS1139
EN12811
EN12810
UTM-CL-166-795 795 mm 4.67
UTM-CL-166-1300 1300 mm 6.48
UTM-CL-166-1800 1800 mm 8.59
UTM-CL-166-2500 2500 mm 11.26

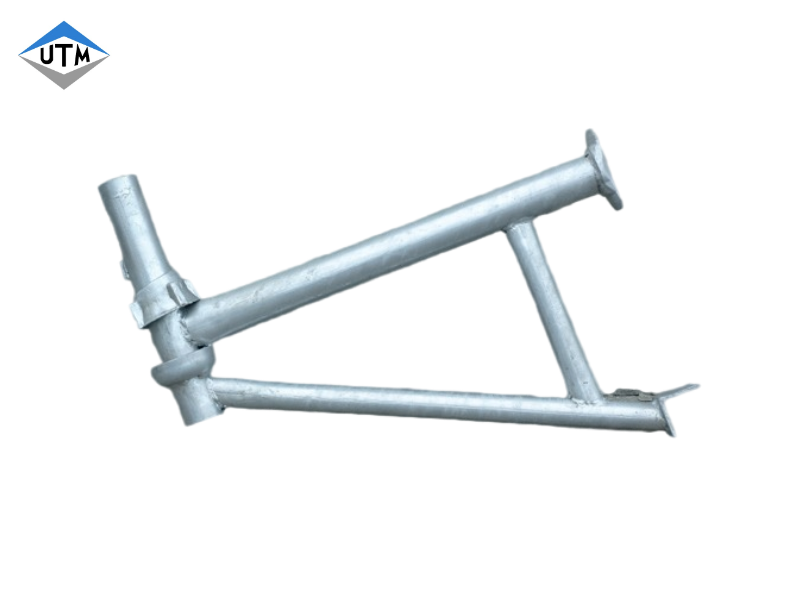

Staffa laterale per impalcature Cuplock
Le staffe laterali Cuplock formano un triangolo stabilizzato con porzione di connessione dal design a rosetta. Aggiunge altezza di lavoro e spazio regolabili ai ponteggi.
Dettagli del prodotto
staffa laterale per ponteggio cuplock

Codice Nome Lunghezza Trattamento superficiale Materiale Banda Standard
UTM-CL-179-1B Staffa laterale Cuplock 1 TAVOLA zincato Q235 UTM BS1139
UTM-CL-179-2B 2 SCHEDA
UTM-CL-179-3B 3 SCHEDA

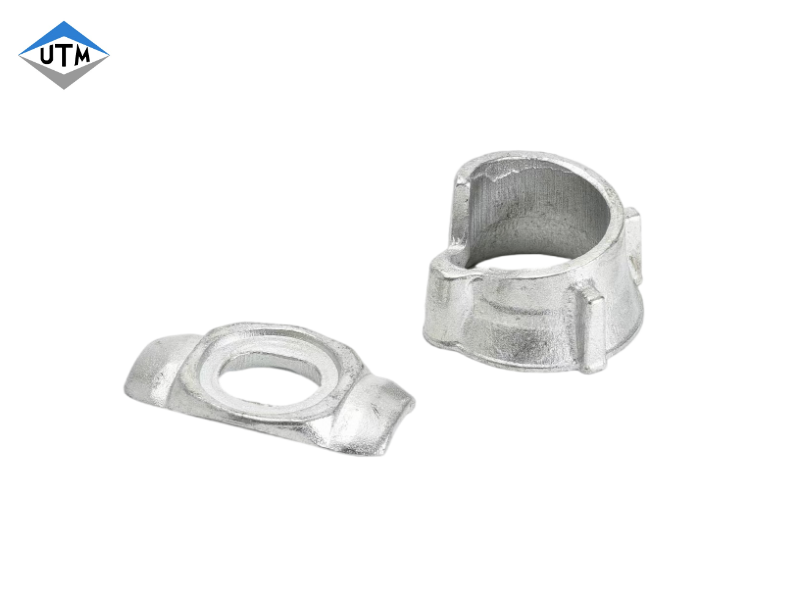

Coppa/lama superiore per impalcature Cuplock

La Cuplock Top Cup per ponteggi è un componente fondamentale nel campo delle costruzioni.

Svolge un ruolo cruciale nel collegare in modo sicuro standard verticali e registri orizzontali nei sistemi di impalcature cuplock.

Le lame Cuplock sono estremità saldate del registro per impalcature Cuplock, che possono essere inserite nelle coppe superiori dello standard Cuplock.

Dettagli del prodotto

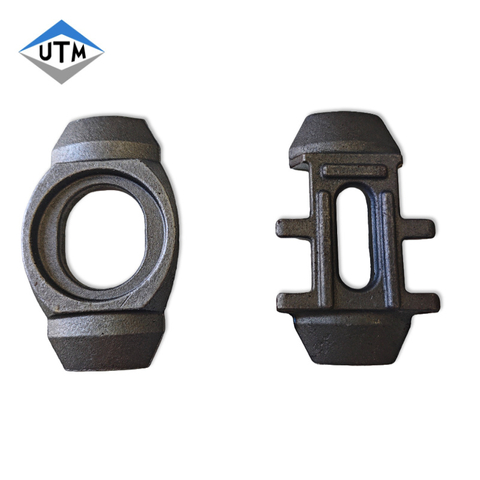

tazza/lama superiore dell'impalcatura cuplock

Codice DESCRIZIONE Peso/KG Trattamento superficiale Materiale Banda Standard
UTM-CL-167 COPPA SUPERIORE FORGIATA 0.5 colore proprio Q235 UTM BS
EN12811
E
12810
UTM-CL-168 COPPA INFERIORE P/S 0.27
UTM-CL-179 LAMA LED FORGIATA 0.25

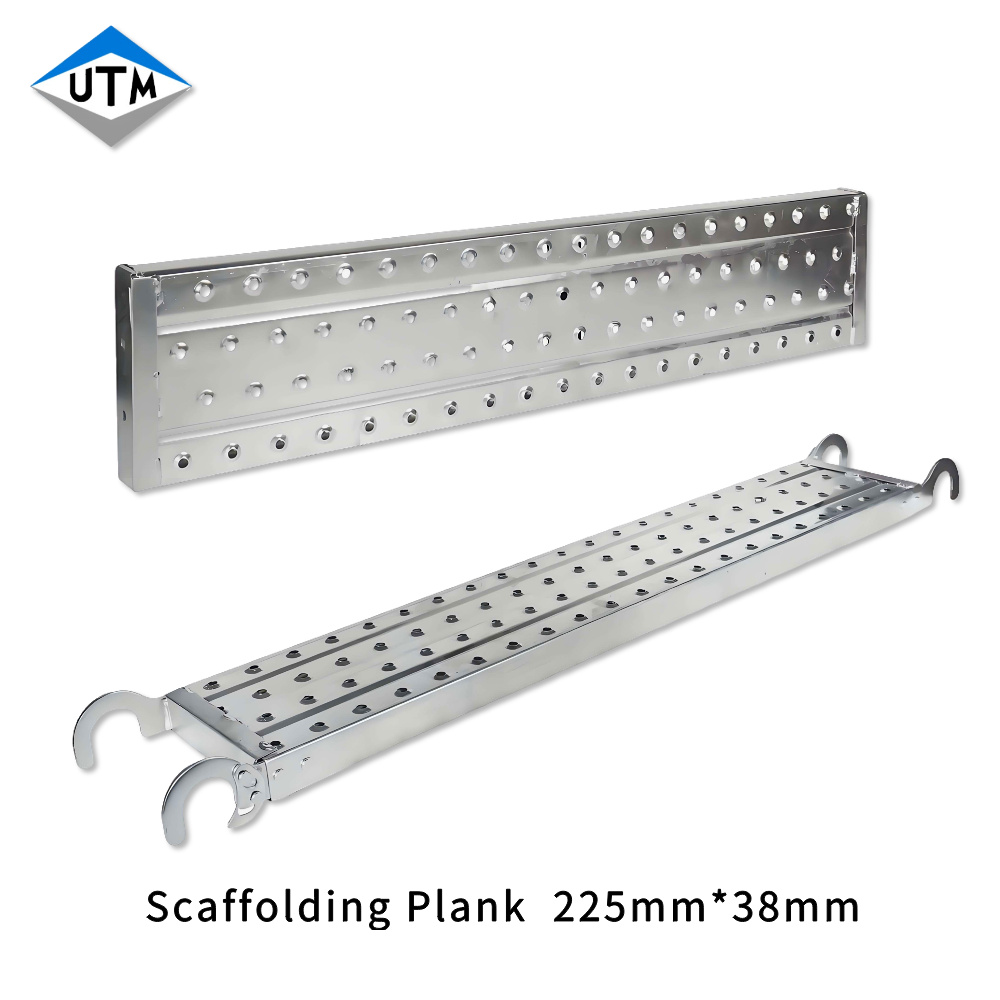

Tavola per impalcature Cuplock (225*38mm)

Un componente portante di alta qualità su misura per i sistemi di impalcature Cuplock, la plancia in acciaio per impalcature Cuplock combina struttura robusta, sicurezza antiscivolo e compatibilità perfetta, progettata per aumentare l'efficienza e l'affidabilità nei progetti di costruzione globali. Realizzato in acciaio Q235 ad alta resistenza mediante stampaggio a freddo e saldatura di precisione, offre eccezionale stabilità strutturale, resistenza agli urti e durata a lungo termine, rendendolo una scelta affidabile per appaltatori e team di ingegneri in tutto il mondo.

Dettagli del prodotto
plancia per impalcature cuplock

CODICE LUNGHEZZA PESO/KG MATERIALE MARCA STANDARD
UTM-RLS-147-1000 1000 mm 5.3 Q195/Q235 UTM EN74/BS1139
UTM-RLS-147-1500 1500 mm 7.65
UTM-RLS-147-2000 2000 mm 10
UTM-RLS-147-3000 3000 mm 14.7
Ponteggi UTM

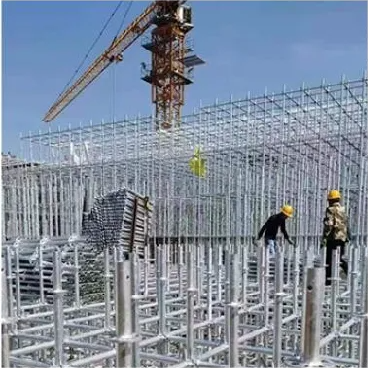

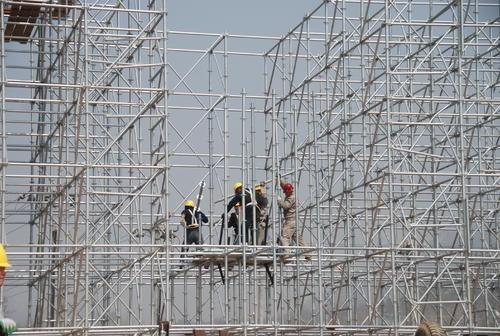

Applicazione del sistema di ponteggi Cuplock
La versatilità e l'ampia gamma di cuplock lo rendono un sistema ideale per quasi tutte le situazioni.
Le impalcature sono un componente essenziale nei progetti di costruzione, poiché forniscono una piattaforma sicura e stabile affinché i lavoratori possano svolgere i propri compiti. Tra le varie tipologie di sistemi di ponteggio disponibili, il trabattello Cuplock si distingue per la sua versatilità e l'ampia gamma di applicazioni. Questo articolo esplora gli usi e i vantaggi delle impalcature Cuplock in diversi scenari di costruzione.
  • L'impalcatura Cuplock è ampiamente utilizzata nella costruzione di grattacieli grazie alla sua eccezionale resistenza e stabilità. Il suo design unico, caratterizzato da standard verticali con giunti a forma di tazza, consente un montaggio semplice e veloce, fornendo un ambiente di lavoro sicuro a grandi altezze. La natura modulare del sistema gli consente di adattarsi a varie configurazioni edilizie, rendendolo la scelta ideale per strutture complesse. Costruzione di grattacieli
  • I ponti richiedono sistemi di ponteggio robusti e affidabili sia durante le fasi di costruzione che di manutenzione. La capacità delle impalcature Cuplock di gestire carichi pesanti e fornire una piattaforma stabile ne fa la scelta preferita per i progetti di ponti. Il montaggio e lo smontaggio rapidi riducono i tempi di inattività del progetto, garantendo progressi efficienti ed efficienza in termini di costi.

    Costruzione e manutenzione di ponti
  • Le impalcature Cuplock trovano ampia applicazione in progetti industriali, come centrali elettriche, raffinerie e fabbriche. Questi ambienti spesso coinvolgono strutture complesse e richiedono sistemi di ponteggio che possano essere facilmente adattati per adattarsi a diversi layout. La versatilità dei ponteggi Cuplock consente un rapido adattamento, facilitando l'accesso sicuro a varie aree di lavoro all'interno degli impianti industriali.

    Progetti industriali
  • Oltre alle tradizionali applicazioni per ponteggi, i ponteggi Cuplock eccellono nel fornire supporto per puntellamenti e casseforme. Il puntellamento è il supporto temporaneo fornito alle strutture durante la costruzione o la riparazione, mentre la cassaforma si riferisce agli stampi utilizzati per modellare le strutture in calcestruzzo. Il design robusto e la capacità di carico del ponteggio Cuplock lo rendono ideale per questi scopi, garantendo la sicurezza e la stabilità del processo di costruzione.

    Supporto per puntellamenti e casseforme
  • Le impalcature Cuplock non si limitano ai soli progetti di costruzione; trova applicazione anche nel settore degli eventi e del palcoscenico. Che si tratti di allestire palchi temporanei, tribune o stand espositivi, il design modulare del sistema consente un assemblaggio rapido ed efficiente. La sua versatilità consente agli organizzatori di eventi di creare strutture personalizzate che soddisfino le loro specifiche esigenze.


    Costruzione di eventi e palchi
  • La versatilità e l'ampia gamma di applicazioni del sistema di ponteggi Cuplock lo rendono uno strumento indispensabile nel settore edile. Dai grattacieli ai progetti industriali, ai ponti e alla costruzione di eventi, le impalcature Cuplock forniscono una piattaforma sicura e affidabile che consente ai lavoratori di svolgere le proprie attività in modo efficiente. La sua adattabilità, la rapidità di montaggio e la capacità di carico lo rendono la scelta preferita per vari scenari di costruzione, garantendo il successo e la sicurezza dei progetti.​​​​​​​
    Vantaggi
Domande frequenti: sistema di ponteggi Cuplock
  • 1. Cos'è l'impalcatura Cuplock?
    加 Creato con Sketch.
    形状 Creato con Sketch.
    Un sistema di ponteggio modulare con meccanismo autobloccante a tazza e lama, veloce da montare e altamente stabile.
  • 2. Quali sono i componenti principali?
    加 Creato con Sketch.
    形状 Creato con Sketch.
    Montanti, registri, controventi, traversi, staffe laterali, coppe superiori/inferiori, lame e tavole in acciaio.
  • 3. Quale materiale e standard?
    加 Creato con Sketch.
    形状 Creato con Sketch.
    Materiale: acciaio Q235 / Q355; Superficie: zincata a caldo/verniciata a polvere; Norma: BS1139, EN12811, EN74.
  • 4. Quali lunghezze sono disponibili?
    加 Creato con Sketch.
    形状 Creato con Sketch.
    Standard: 0,5–3 m; Traversi/traversi: 0,56–3,048 m; Controventi: dimensioni multiple della baia; formati personalizzati supportati.
  • 5. Quali sono i principali vantaggi?
    加 Creato con Sketch.
    形状 Creato con Sketch.
    Montaggio 3-5 volte più veloce, maggiore capacità di carico, autobloccaggio sicuro, durata di 15 anni, manutenzione ridotta, versatile.
  • 6. Per quali progetti viene utilizzato?
    加 Creato con Sketch.
    形状 Creato con Sketch.
    Grattacieli, ponti, impianti industriali, puntellamenti, casseforme, palchi e strutture temporanee.
  • 7. Come giudicare la qualità?
    加 Creato con Sketch.
    形状 Creato con Sketch.
    Controlla la materia prima, la produzione (meglio forgiata che fusa), le prestazioni strutturali e le certificazioni.
  • 8. Posso scaricare un catalogo?
    加 Creato con Sketch.
    形状 Creato con Sketch.
    Sì, il PDF del catalogo delle impalcature Cuplock è disponibile in questa pagina.
  • 9. Accettate ordini personalizzati?
    加 Creato con Sketch.
    形状 Creato con Sketch.
    Sì, supportiamo dimensioni e configurazioni personalizzate.
  • 10. È sicuro e affidabile?
    加 Creato con Sketch.
    形状 Creato con Sketch.
    Sì, con giunti autobloccanti, elevata stabilità e rigorosi test di qualità.
Contattaci
impalcatura cuplock
Perché scegliere l'impalcatura Cuplock?
* Processo di standard elevato: Q235 / Q355 ERW, superficie verniciata a tre rivestimenti che ne migliora la resistenza alla corrosione; 15 anni di durata.
* Utilizzo multifunzionale: adattamento a tutti i tipi di requisiti di costruzione, particolarmente adatto per la costruzione di impalcature e puntellamenti pesanti.
* Sicuro e affidabile: la forza assiale tridimensionale espressa e la struttura dell'impalcatura possono creare elevata resistenza, buona stabilità e perfetto bloccaggio automatico e soddisfare i requisiti di costruzione sicura.
* Montaggio rapido, meno tempo e fatica: il peso standard massimo raggiunge 17,07 kg, la velocità di montaggio e smontaggio è 3-5 volte più veloce rispetto ai ponteggi convenzionali.
* Manutenzione e gestione senza problemi: nessun accessorio sfuso, sistema completo facile da gestire durante la costruzione.
* Carico ad alta capacità: struttura stabile e affidabile con prestazioni eccezionali; il connettore articolare di Cuplock può resistere a flessioni, cesoie e torsioni elevate, con una capacità di carico superiore del 15% rispetto al tradizionale sistema di impalcature tubolari e adattabili.

Sicuro e affidabile
Meno tempo e fatica
    ​​​​​​​
​​​​​​​
