اجزای اصلی سیستم داربست Cuplock

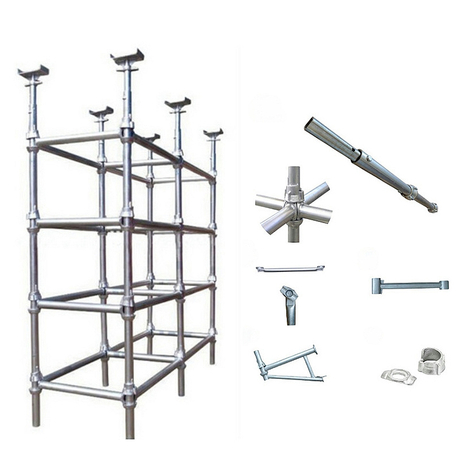

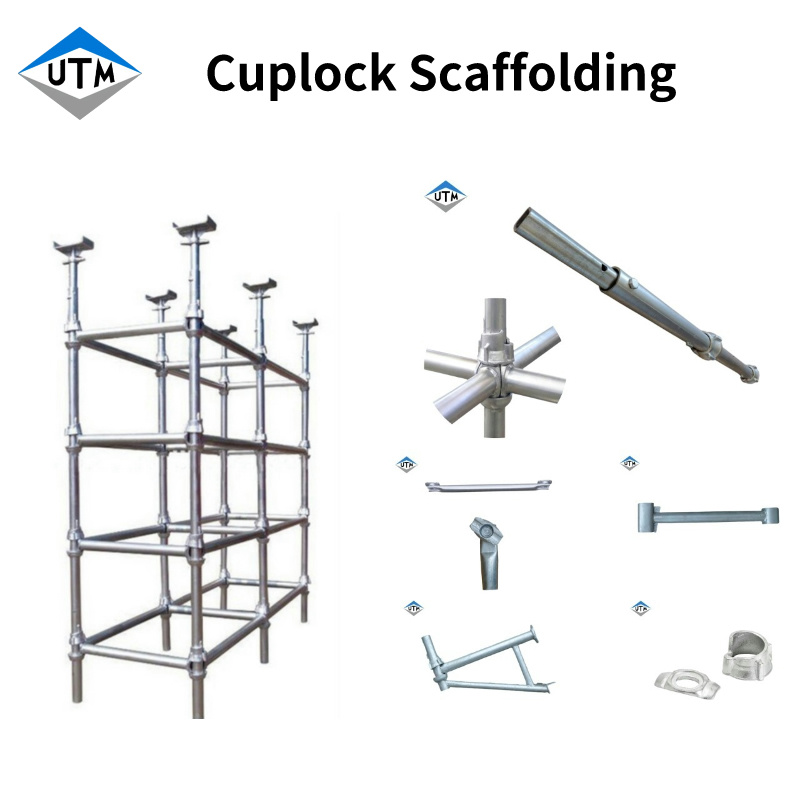

داربست Cuplock یک سیستم داربست مدولار است که به دلیل کارایی، استحکام و سهولت در مونتاژ به طور گسترده در ساخت و ساز استفاده می شود. مکانیزم منحصر به فرد قفل فنجان و تیغه آن، نیاز به مهره و پیچ و مهره را از بین می برد و امکان نصب سریع را فراهم می کند. در زیر اجزای اصلی تشکیل دهنده این سیستم همه کاره آورده شده است:

1. استانداردهای عمودی (عمودی)

استانداردهای عمودی اجزای اصلی باربر داربست Cuplock هستند. این لوله‌های فولادی به‌صورت عمودی قرار گرفته‌اند و در فواصل زمانی ثابت (معمولاً هر 500 تا 1000 میلی‌متر) «فنجان» از پیش جوش داده شده‌اند. فنجان ها به عنوان نقاط اتصال برای دفترهای افقی و مهاربندهای مورب عمل می کنند. استانداردها در طول های مختلف برای قرار دادن ارتفاع های مختلف داربست ارائه می شوند.

2. دفتر کل افقی

لجرها لوله های افقی هستند که استانداردهای عمودی را به هم متصل می کنند تا چارچوب داربست را تشکیل دهند. هر انتهای دفتر دارای یک 'تیغه' جعلی است که مطابق استانداردها در فنجان ها شکاف می دهد. اتصال با چرخاندن تیغه دفتر در موقعیت قفل فنجان محکم می شود و از اتصال سفت و سخت اطمینان حاصل می شود.

3. بریس های مورب (ترانزوم)

مهاربندهای مورب ثبات جانبی ساختار داربست را فراهم می کنند. این لوله ها به صورت مورب بین استانداردهای عمودی با استفاده از همان سیستم فنجان و تیغه متصل می شوند. مهاربندها از تاب خوردن جلوگیری می کنند و بارها را به طور یکنواخت توزیع می کنند و ایمنی را در شرایط باد شدید یا تحت بارهای سنگین افزایش می دهند.

4. گره Cuplock (مفصل فنجان و تیغه)

گره cuplock ثبت شده ویژگی تعیین کننده سیستم است. این شامل یک فنجان فولادی است که به استاندارد عمودی جوش داده شده است و یک تیغه جوش داده شده به انتهای دفتر یا مهاربند. هنگامی که تیغه داخل فنجان قرار می گیرد و می چرخد، بدون بست اضافی به طور ایمن قفل می شود. این طراحی مونتاژ و جداسازی سریع را با حفظ یکپارچگی ساختار تضمین می کند.

5. صفحات پایه و جک های قابل تنظیم

صفحات پایه صفحات فلزی مربعی هستند که در پایین استانداردهای عمودی قرار می گیرند تا وزن را توزیع کنند و از فرو رفتن در زمین نرم جلوگیری کنند. جک‌های قابل تنظیم (جک‌های پیچ) اغلب در صفحات پایه ادغام می‌شوند تا داربست را روی سطوح ناهموار تراز کنند و ارتفاع را تنظیم کنند.

6. بشقاب های بالا (U-Heads)

صفحات بالایی یا U-heads اجزای قابل تنظیمی هستند که بر روی بالاترین استانداردهای عمودی نصب شده اند. آنها یک سکوی پایدار برای پشتیبانی از تخته های داربست یا قالب ها فراهم می کنند. طراحی U شکل آنها امکان قرار دادن و تراز آسان تخته ها را فراهم می کند.

7. تخته داربست (عرشه)

تخته های داربست سکوی کار را تشکیل می دهند. ساخته شده از چوب یا فلز، آنها را به صورت افقی در سراسر دفتر گذاشته شده است. تخته های پنجه ایمنی اغلب برای جلوگیری از افتادن ابزار یا مواد اضافه می شود.

8. نرده ها و تخته های پا

نرده های محافظ در امتداد لبه های باز داربست برای جلوگیری از سقوط نصب می شوند. آنها از ریل بالا، ریل میانی و تخته پنجه تشکیل شده اند که با استانداردهای ایمنی شغلی مطابقت دارند.

9. نردبان و لوازم جانبی

سیستم های Cuplock شامل نردبان های یکپارچه یا واحدهای راه پله برای دسترسی عمودی ایمن است. لوازم جانبی اضافی مانند جفت‌کننده‌ها، گیره‌ها و میله‌های اتصال ممکن است برای اتصال داربست به سازه‌های موجود برای پایداری بیشتر استفاده شود.

مزایای داربست Cuplock

• سرعت مونتاژ : سیستم فنجان و تیغه زمان کار را کاهش می دهد.

• ظرفیت بار بالا : مناسب برای کاربردهای سنگین.

• تطبیق پذیری : قابل انطباق با ساختارهای پیچیده مانند پل ها یا سطوح منحنی.

• ایمنی : اتصالات صلب خطر حرکت را به حداقل می رساند.

طراحی مدولار داربست Cuplock و اجزای مستحکم آن را به انتخابی ارجح برای پروژه های ساختمانی مدرن تبدیل کرده است. کارگران با درک قطعات اصلی آن - استانداردها، دفترچه ها، مهاربندها و گره قفل نوآورانه - می توانند سیستم های داربست ایمن و کارآمد متناسب با نیازهای مختلف سایت را جمع آوری کنند. نصب صحیح و رعایت دستورالعمل های ایمنی عملکرد مطلوب و حفاظت از کارگران را تضمین می کند.
