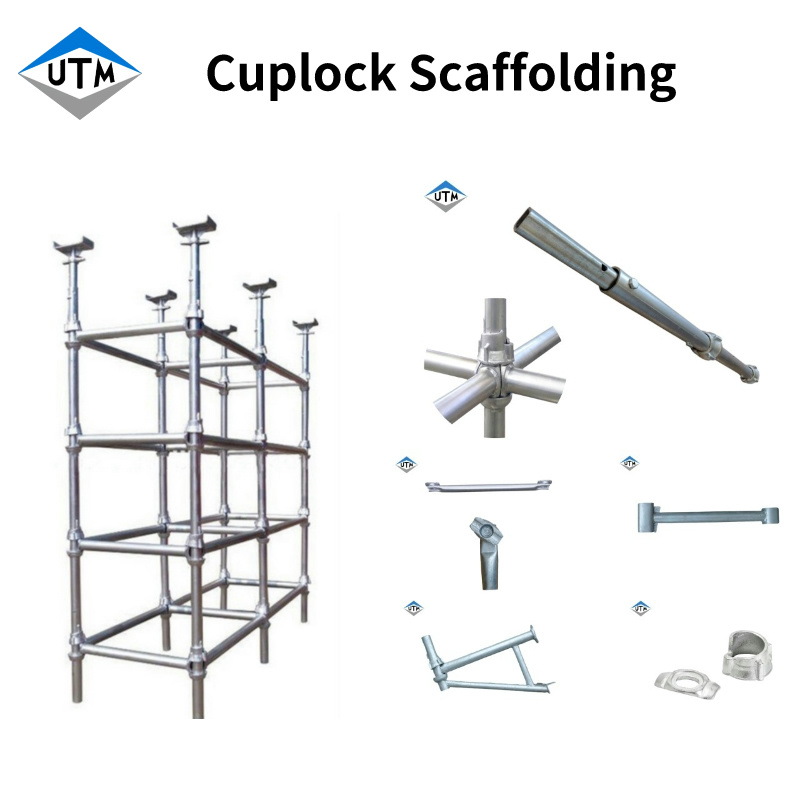

Cuplock-steigers zijn een modulair steigersysteem dat veel wordt gebruikt in de bouw vanwege de efficiëntie, sterkte en montagegemak. Dankzij het unieke cup-en-blad-vergrendelingsmechanisme zijn er geen moeren en bouten meer nodig, waardoor een snelle installatie mogelijk is. Hieronder staan de belangrijkste componenten waaruit dit veelzijdige systeem bestaat:
Verticale standaarden zijn de belangrijkste dragende componenten van Cuplock-steigers. Deze stalen buizen zijn verticaal gepositioneerd en voorzien van voorgelaste 'cups' op vaste afstanden (doorgaans elke 500–1.000 mm). De cups dienen als verbindingspunten voor horizontale grootboeken en diagonale schoren. Normen zijn verkrijgbaar in verschillende lengtes om tegemoet te komen aan verschillende steigerhoogtes.
Grootboeken zijn horizontale buizen die verticale standaarden met elkaar verbinden en zo het raamwerk van de steiger vormen. Elk grootboekuiteinde is voorzien van een gesmeed 'mes' dat in de cups van de standaarden past. De verbinding wordt beveiligd door het grootboekblad in de vergrendelde positie van de cup te draaien, waardoor een stijve verbinding wordt gegarandeerd.
Diagonale schoren zorgen voor zijdelingse stabiliteit van de steigerconstructie. Deze buizen worden diagonaal tussen verticale standaarden bevestigd met behulp van hetzelfde cup-and-blade-systeem. Beugels voorkomen slingeren en verdelen de lading gelijkmatig, waardoor de veiligheid wordt vergroot bij harde wind of onder zware belasting.
Het gepatenteerde cuplock-knooppunt is het bepalende kenmerk van het systeem. Het bestaat uit een stalen beker die aan de verticale standaard is gelast en een blad dat aan de uiteinden van het grootboek of de beugel is gelast. Wanneer het mes in de beker wordt gestoken en wordt gedraaid, wordt het veilig vergrendeld zonder extra bevestigingsmiddelen. Dit ontwerp zorgt voor een snelle montage en demontage met behoud van de structurele integriteit.
Basisplaten zijn vierkante metalen platen die aan de onderkant van verticale standaards worden geplaatst om het gewicht te verdelen en te voorkomen dat ze in zachte grond wegzakken. Verstelbare vijzels (schroefvijzels) worden vaak in basisplaten geïntegreerd om de steiger op oneffen oppervlakken waterpas te stellen en de hoogte nauwkeurig af te stellen.
Bovenplaten, of U-koppen, zijn verstelbare componenten die op de bovenste verticale staanders zijn gemonteerd. Ze bieden een stabiel platform voor het ondersteunen van steigerplanken of bekistingen. Hun U-vormige ontwerp zorgt voor een gemakkelijke plaatsing en uitlijning van planken.
Steigerplanken vormen het werkplatform. Ze zijn gemaakt van hout of metaal en worden horizontaal over de grootboeken gelegd. Vaak worden veiligheidskantplanken toegevoegd om te voorkomen dat gereedschappen of materialen vallen.
Langs de open randen van de steiger zijn relingen aangebracht om vallen te voorkomen. Ze bestaan uit bovenrails, middenrails en kantplanken en voldoen aan de arbeidsveiligheidsnormen.
Cuplock-systemen omvatten geïntegreerde ladders of trappenhuizen voor veilige verticale toegang. Extra accessoires zoals koppelingen, klemmen en trekstangen kunnen worden gebruikt om de steiger aan bestaande constructies te bevestigen voor meer stabiliteit.
Snelheid van montage : het cup-and-blade-systeem vermindert de arbeidstijd.
Hoog draagvermogen : geschikt voor zware toepassingen.
Veelzijdigheid : Aanpasbaar aan complexe constructies zoals bruggen of gebogen oppervlakken.
Veiligheid : Starre verbindingen minimaliseren bewegingsrisico's.
Het modulaire ontwerp en de robuuste componenten van Cuplock-steigers maken het tot een voorkeurskeuze voor moderne bouwprojecten. Door de kernonderdelen ervan te begrijpen – normen, grootboeken, beugels en het innovatieve vergrendelingsknooppunt – kunnen werknemers veilige, efficiënte steigersystemen samenstellen die zijn afgestemd op de uiteenlopende vereisten van de locatie. Een juiste installatie en naleving van de veiligheidsrichtlijnen zorgen voor optimale prestaties en bescherming van werknemers.
