IL Il sistema di ponteggi Cuplock è una struttura modulare ad alta resistenza ampiamente utilizzata in progetti di costruzione, ristrutturazione e manutenzione grazie al suo rapido assemblaggio, versatilità e robustezza. Tuttavia, garantire la sua sicurezza e integrità strutturale dipende da un calcolo accurato del carico, un passaggio fondamentale che previene sovraccarichi, cedimenti strutturali e potenziali incidenti. Questa guida analizza i fondamenti del calcolo del carico delle impalcature Cuplock, coprendo i tipi di carico principali, i calcoli passo passo, i fattori d'influenza e la conformità agli standard di sicurezza globali.
Prima di immergersi nei calcoli, è essenziale comprendere il principio fondamentale: un sistema di impalcature Cuplock deve supportare in sicurezza tre categorie principali di carichi. Questi carichi sono distribuiti su montanti verticali, traverse orizzontali, traverse e controventi, con ciascun componente progettato per sopportare limiti di sollecitazione specifici. Tutti i calcoli devono rispettare un fattore di sicurezza minimo di 4:1, ovvero la capacità di carico finale del sistema deve essere almeno quattro volte il carico massimo previsto, come specificato dalle linee guida OSHA, ANSI e CSA.
I carichi morti sono i pesi fissi e costanti del sistema di ponteggio stesso e di eventuali attacchi permanenti. Questi carichi sono prevedibili e devono essere presi in considerazione in ogni calcolo. I componenti chiave includono:
Standard verticali (montanti cuplock): generalmente realizzati in acciaio zincato con un diametro esterno di 48,3 mm e uno spessore della parete di 3,0–4,0 mm, il loro peso varia da 3,53 kg (0,5 m di lunghezza) a 17,34 kg (3,0 m di lunghezza).
Reggimenti e traverse orizzontali: componenti in acciaio forgiato che collegano i montanti, con i registri che distribuiscono i carichi in modo uniforme nel sistema. Un registro da 1,5 m ha una capacità di carico finale di 11 kN, che si traduce in un carico di lavoro sicuro di 3,67 kN con un fattore di sicurezza 3:1.

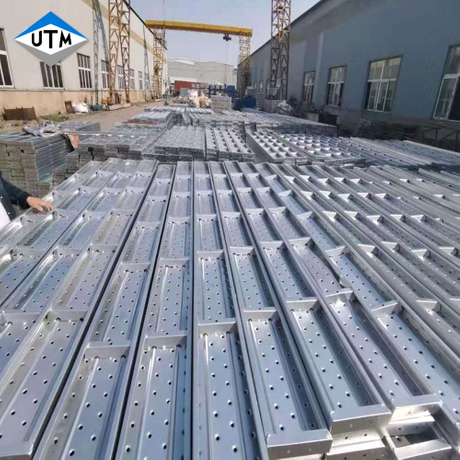

Rivestimento della piattaforma: assi di compensato o acciaio (ad esempio, compensato di betulla finlandese da 18 mm) con un peso proprio tipico di 0,50 kN/m².
Accessori: martinetti di base, supporti regolabili, giunti a tazza e controventi. Ciascun giunto a tazza (incluso 插销) pesa circa 0,015 kN, mentre le basi e i supporti regolabili hanno una capacità di compressione minima di 100 kN ciascuno.
I carichi accidentali sono pesi temporanei imposti sull'impalcatura durante l'uso, variabili in base alla fase e alle attività del progetto. Questi sono i carichi più dinamici e critici da calcolare, poiché spesso determinano la capacità massima del sistema. I carichi mobili comuni includono:
Peso del lavoratore: generalmente assunto pari a 1,0 kN per lavoratore (compresi gli strumenti trasportati).
Materiali da costruzione: materiali immagazzinati sulla piattaforma (ad esempio, cemento, mattoni, strumenti), con carichi tipici che vanno da 1,50 kN/m² a 2,0 kN/m² a seconda del tipo di progetto.
Attrezzatura: macchinari temporanei (ad es. piccole betoniere, utensili elettrici) posizionati sull'impalcatura, che devono essere considerati come carichi puntuali o carichi distribuiti.
Spesso trascurati, i carichi ambientali possono avere un impatto significativo sulla stabilità dell’impalcatura, soprattutto per progetti all’aperto o di grattacieli. Le considerazioni chiave includono:
Carico del vento: calcolato in base alla velocità del vento, all'altezza dell'impalcatura e all'esposizione (ad esempio, terreno aperto rispetto alle aree urbane). Ad esempio, un'impalcatura a 54,6 m di altezza in un'area con una pressione base del vento di 0,45 kN/m² può subire un carico del vento di circa 0,98 kN/m².
Pioggia o neve: l'acqua o la neve accumulata aggiungono ulteriore peso: l'acqua piovana può aggiungere 0,10–0,20 kN/m², mentre i carichi di neve variano in base alla regione.
L'obiettivo del calcolo del carico è determinare il carico totale per standard verticale (il componente portante principale) e garantire che non superi il carico di lavoro sicuro dello standard. Di seguito è riportato un processo pratico passo passo con un esempio del mondo reale.
Inizia documentando le dimensioni chiave dell'impalcatura, poiché queste influiscono direttamente sulla distribuzione del carico. Una configurazione comune è:
Spaziatura standard verticale: 1,8 m (longitudinale) × 1,3 m (trasversale) [griglia comune per la falsariga della soletta].
Altezza gradino (distanza tra le traverse orizzontali): 1,8 m.
Rivestimento della piattaforma: compensato da 18 mm, che copre l'intera area della griglia.
Innanzitutto, determinare l'area supportata da ciascun standard verticale: 1,8 m (longitudinale) × 1,3 m (trasversale) = 2,34 m². Quindi calcolare il carico morto totale per quest'area:
Copertura della piattaforma: 0,50 kN/m² × 2,34 m² = 1,17 kN.
Traversi/traversi orizzontali: presupporre 0,117 kN per gradino (per correnti da 1,5 m), per un totale di 0,117 kN per un gradino.
Standard verticale: lo standard da 1,8 m pesa 11,05 kg, convertito in 0,108 kN (11,05 kg × 9,8 m/s² ÷ 1000).
Accessori: 2 nodi per passo × 0,015 kN/nodo = 0,03 kN.
Carico proprio totale (DL) = 1,17 + 0,117 + 0,108 + 0,03 = 1,425 kN.
Supponiamo un carico in movimento di costruzione di 1,50 kN/m² (comune per i lavori su solette) e un massimo di 2 lavoratori (2,0 kN totali) sull'area di 2,34 m²:
Carico dinamico distribuito: 1,50 kN/m² × 2,34 m² = 3,51 kN.
Carico del lavoratore: 2,0 kN.
Carico accidentale totale (LL) = 3,51 + 2,0 = 5,51 kN.
Per un'altezza dell'impalcatura di 10 m, pressione base del vento (w₀) = 0,45 kN/m², coefficiente di altezza della pressione del vento (μ_z) = 1,0 e coefficiente di forma del carico del vento (μ_s) = 1,3:
Valore standard del carico del vento (w_k) = w₀ × μ_z × μ_s = 0,45 × 1,0 × 1,3 = 0,585 kN/m².
Carico del vento su uno standard: 0,585 kN/m² × 1,8 m (altezza gradino) × 1,3 m (spaziatura trasversale) = 1,36 kN.
Carico ambientale totale (EL) = 1,36 kN.
Carico totale per norma = DL + LL + EL = 1.425 + 5.51 + 1.36 = 8.295kN.
Successivamente, verificare questo carico rispetto al carico di lavoro sicuro previsto dallo standard. Un cuplock standard da 1,8 m ha una capacità di carico massimo di 153,47 kN, con un fattore di sicurezza 3:1, che risulta in un carico di lavoro sicuro di 51,16 kN. Poiché 8.295kN < 51.16kN, l'impalcatura è sicura per l'uso previsto.
Diversi fattori possono ridurre o aumentare la capacità portante del ponteggio Cuplock e devono essere considerati durante i calcoli:
Qualità dei componenti: l'acciaio di alta qualità (ad esempio acciaio S355) e la zincatura a caldo garantiscono una maggiore capacità di carico. Ad esempio, le coppe inferiori fisse realizzate con piastre di acciaio da 5 mm possono distribuire meglio i carichi contabili.
Altezza dell'impalcatura: le impalcature più alte richiedono rinforzi aggiuntivi (ogni 2 campate in entrambe le direzioni) per mantenere la stabilità. Uno standard con una spaziatura tra i registri di 1,5 m e un rinforzo adeguato può sopportare in sicurezza 35 kN per standard.
Condizioni di base: i martinetti con base regolabile hanno capacità di carico variabili in base all'altezza: ad un'altezza di 1.100 mm, un martinetto con base ha un carico sicuro di 57,67 kN, mentre a 400 mm aumenta fino a 35,33 kN.
Integrità dei giunti: i giunti delle coppe devono essere adeguatamente bloccati per garantire il trasferimento del carico. La capacità di trazione della coppa superiore deve essere di almeno 30 kN e la capacità di taglio della coppa inferiore di almeno 60 kN.
Il calcolo accurato del carico non è solo una best practice, è un requisito legale. Gli standard chiave che regolano i calcoli del carico dei ponteggi Cuplock includono:
OSHA (USA): impone un fattore di sicurezza 4:1 e richiede personale addestrato per supervisionare il montaggio e i calcoli del carico.
EN 12811 (Europa): specifica i requisiti di progettazione, test e capacità di carico per i componenti delle impalcature, incluso un fattore di sicurezza 3:1 per la maggior parte dei componenti.
JGJ/T 231-2021 (Cina): fornisce formule dettagliate di calcolo del carico e parametri di carico per impalcature cuplock, comprese le regolazioni del carico del vento e i controlli di stabilità del carico.
Anche piccoli errori nel calcolo del carico possono portare a guasti catastrofici. Evita queste trappole comuni:
Sottostima dei carichi dinamici: incapacità di tenere conto dei picchi di stoccaggio dei materiali o di più lavoratori sulla stessa piattaforma.
Ignorare i carichi ambientali: il carico del vento è fondamentale per le impalcature esterne: ometterlo può portare all'instabilità in caso di vento forte.
Usura dei componenti trascurabile: standard, registri o coppe danneggiati o corrosi riducono significativamente la capacità di carico.
Spaziatura errata: l'ampliamento della spaziatura standard o ledger oltre i limiti consigliati (ad esempio, superando 1,8 m × 1,3 m) riduce l'efficienza della distribuzione del carico.
Il calcolo del carico dell'impalcatura Cuplock è una pietra miliare della sicurezza delle costruzioni, garantendo che il sistema possa supportare in sicurezza tutti i carichi previsti nel rispetto degli standard globali. Comprendendo i tre tipi di carico principali, seguendo un processo di calcolo sistematico e tenendo conto dei principali fattori di influenza, è possibile prevenire il sovraccarico e proteggere i lavoratori, le attrezzature e il progetto stesso. Consultare sempre un ingegnere strutturale qualificato per configurazioni di ponteggi complessi o alti e non scendere mai a compromessi sulla qualità dei componenti o sui fattori di sicurezza.
Che tu sia un direttore dei lavori, un supervisore del cantiere o un professionista della sicurezza, padroneggiare il calcolo del carico delle impalcature Cuplock è essenziale per realizzare progetti in modo sicuro, efficiente e in conformità con le normative del settore.
