Nel complesso mondo dei sistemi di impalcatura, che sfida la gravità, pochi componenti sono così critici, o così trascurati, come l' accoppiatore per travi dell'impalcatura . Questo raccordo senza pretese ma vitale funge da punto di connessione indispensabile tra i tubi dell'impalcatura temporanea e gli elementi strutturali permanenti come travi in acciaio, travi o bordi in cemento. Senza di esso, sarebbe quasi impossibile erigere impalcature sicure e stabili su ponti, siti industriali o grattacieli.
Un accoppiatore per travi è un morsetto per carichi pesanti specificamente progettato per:
Fissa in modo sicuro i tubi dell'impalcatura (normalmente con diametro di 48,3 mm) alle travi strutturali.
Trasferisci i carichi (lavoratori, attrezzature, materiali) in modo sicuro nella struttura dell'edificio.
Consentono un posizionamento versatile , consentendo ai tubi di collegarsi a vari angoli (ad esempio, perpendicolare, diagonale).
Design del morsetto : due ganasce in acciaio forgiato afferrano la flangia della trave utilizzando bulloni ad alta resistenza.
Principio di attrito : i bulloni applicati a coppia generano un attrito immenso, prevenendo lo slittamento.
Funzionalità Twin-Grip : molti accoppiatori utilizzano doppi punti di contatto (ad esempio, accoppiatori a trave) per una maggiore stabilità sulle travi a I.

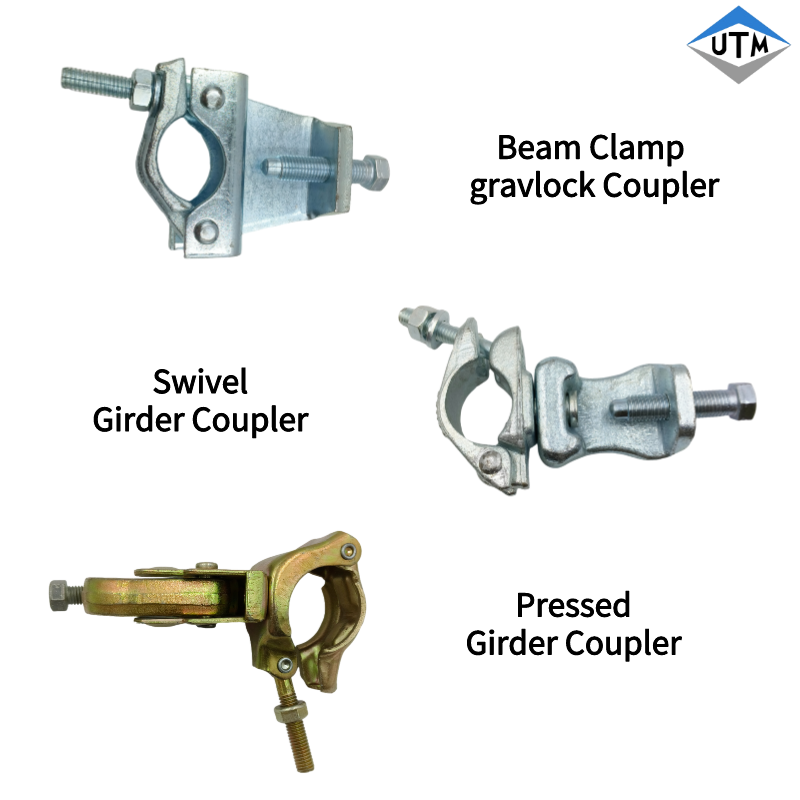

| Digitare | Caso d'uso |
|---|---|
| Accoppiatore girevole | Angoli regolabili (0–90°) per collegamenti irregolari. |
| Accoppiatore ad angolo retto | Collegamenti rigidi a 90° dove non è consentito alcun movimento. |
| Accoppiatore per trave | Presa extra su travi a I/flange; resiste alle forze di rotazione. |
Materiale : realizzato in acciaio forgiato (grado S355 o superiore) per resistere a carichi estremi e alla corrosione.
Conformità : deve soddisfare gli standard EN 74-1 (UE) / BS 1139 (Regno Unito) / OSHA 1926.452 (USA) .
Limiti di carico : Carico di lavoro sicuro tipico (SWL): 20–30 kN (~2–3 tonnellate) per accoppiatore.
Controllo della coppia : i bulloni devono essere serrati alla coppia specificata (ad esempio, 100 Nm) utilizzando chiavi calibrate.
Integrità del raggio : non fissarlo mai a elementi corrosi, danneggiati o non strutturali.
Ispezione : verificare la presenza di crepe, deformazioni o usura prima di ogni utilizzo.
Gli accoppiatori di trave consentono:
Manutenzione di ponti : ancoraggio di impalcature alle travi su strade o fiumi.
Accesso industriale : creazione di piattaforme attorno a colonne di acciaio nelle raffinerie.
Lavori di facciata : sospensione di impalcature alle travi dei tetti dei grattacieli.
Un giunto per travi per impalcature è molto più di un semplice morsetto: è l' interfaccia critica che garantisce che le forze fluiscano in modo sicuro dalle strutture temporanee a quelle permanenti. La sua corretta selezione, installazione e ispezione sono fondamentali per prevenire crolli catastrofici delle impalcature. Come sottolineano gli standard di sicurezza globali: trascurare questo componente non è un'opzione.
