انواع اتصالات داربست: راهنمای کامل استفاده، ایمنی و انتخاب

اتصالات داربست اتصالات ضروری در داربست لوله و کوپلر هستند که برای اتصال ایمن لوله ها در ساخت و ساز، دسترسی صنعتی و پروژه های زیربنایی استفاده می شوند. جفت‌کننده‌های داربست مختلف نقش‌های ساختاری متفاوتی را ایفا می‌کنند و درک انواع، استحکام، پایان، سازگاری و استانداردهای آنها به پشتیبانی از مونتاژ ایمن‌تر و اجرای مطمئن‌تر پروژه کمک می‌کند.

خوراکی های کلیدی

● اتصالات داربست برای اتصالات لوله به لوله و لوله به سازه ضروری است.

●  کوپلرهای مختلف داربست برای زوایای مختلف، بارها و عملکردهای داربست طراحی شده اند.

●  کوپلرهای داربست دوبل، گردان، آستین، تیر و پوتلوگ در مصارف ساختمانی رایج هستند.

●  مطابقت با مواد، پایان و استانداردها به شدت بر عملکرد تأثیر می گذارد.

●  کوپلرهای داربست مناسب پایداری، عمر مفید و ایمنی سایت را بهبود می بخشد.



کوپلرهای داربست چیست؟

تعریف و عملکرد پایه

کوپلرهای داربست اتصالات مکانیکی هستند که برای اتصال لوله های داربست به صورت کنترل شده و ایمن استفاده می شوند. در داربست های لوله ای، استانداردها، دفترچه ها، ترانسوم ها، مهاربندها و سایر اعضای سازه را به هم متصل می کنند. عملکرد آنها فقط به بست محدود نمی شود، زیرا نوع و کیفیت کوپلر مستقیماً بر استحکام، استحکام و پایداری داربست تأثیر می گذارد.

کوپلرهای داربستی مختلف برای شرایط اتصال مختلف طراحی شده اند. برخی برای اتصالات ثابت 90 درجه، برخی برای اتصالات با زاویه قابل تنظیم و برخی برای اتصالات لوله انتها به انتها در نظر گرفته شده اند. به همین دلیل، کوپلرها باید بر اساس نقش ساختاری اتصال انتخاب شوند و نه تنها بر اساس ظاهر.

اتصال دهنده های داربست اجزای مهم ایمنی هستند. نیروی گیره، استحکام بدنه، کیفیت پیچ و تناسب با اندازه‌های لوله استاندارد، همگی بر یکپارچگی کلی داربست تأثیر می‌گذارند.

مواد متداول و پرداخت های سطحی

اکثر اتصال دهنده های داربست از فولاد کربنی ساخته می شوند و معمولاً به صورت اتصالات فشرده یا آهنگری ساخته می شوند. کوپلرهای پرس معمولاً در کاربردهای استاندارد مورد استفاده قرار می‌گیرند، در حالی که جفت‌های فورجی یا قطره‌ای معمولاً در مواردی استفاده می‌شوند که به استحکام بالاتر و طول عمر بیشتری نیاز است.

پرداخت سطح نیز مهم است. کوپلرهای روکش روی در شرایط خدمات معمولی رایج هستند، در حالی که کوپلرهای گالوانیزه گرم برای محیط‌های مرطوب، بیرونی یا خورنده مناسب‌تر هستند. حفاظت از سطح بر مقاومت در برابر خوردگی، نیازهای تعمیر و نگهداری و دوام کلی تأثیر می گذارد.

سازگاری ابعادی به همان اندازه مهم است. بسیاری از کوپلرهای داربست برای لوله های داربست 48.3 یا 48.6 میلی متر طراحی شده اند و تناسب صحیح برای عملکرد گیره ایمن ضروری است.

چرا آنها در سیستم های داربست اهمیت دارند؟

کوپلرهای داربست برای سازگاری داربست لوله و کوپلر مرکزی هستند. بر خلاف سیستم‌های مدولار، داربست لوله‌ای را می‌توان به شکل‌های نامنظم ساختمان، مناطق صنعتی محدود، سازه‌های پل و چیدمان‌های دسترسی غیراستاندارد تنظیم کرد. این انعطاف پذیری به استفاده از انواع اتصال دهنده های مناسب در موقعیت های صحیح بستگی دارد.

از آنجایی که کوپلرها در مقادیر زیادی در سرتاسر ساختار داربست استفاده می شوند، سازگاری نیز مهم است. تغییرات در ابعاد، رزوه یا کیفیت گیره می تواند بر راندمان مونتاژ و نتایج بازرسی تأثیر بگذارد.

رعایت استانداردها یکی دیگر از ملاحظات کلیدی است. کوپلرهای تولید شده مطابق با استانداردهای EN74، BS1139، یا استانداردهای مرتبط BS EN معمولاً در پروژه‌هایی که نیاز به انطباق فنی مستند دارند، آسان‌تر ارزیابی می‌شوند.

انواع اصلی کوپل های داربست

کوپلرهای زاویه راست

کوپلرهای زاویه قائم که به کوپلرهای دوگانه نیز معروف هستند برای اتصال دو لوله در 90 درجه استفاده می شود. معمولاً برای الحاق دفتر کل به استانداردها و ترانسوم به دفتر کل استفاده می شود. در بسیاری از سازه های داربستی، پرکاربردترین نوع کوپلر هستند.

هدف آنها ایجاد اتصالات صلب است که هندسه قاب داربست را حفظ می کند. از آنجا که آنها در بسیاری از موقعیت های ساختاری اولیه استفاده می شوند، عملکرد گیره قابل اعتماد ضروری است.

جفت‌کننده‌های زاویه راست اغلب بر اساس وزن، درجه فولاد، روش ساخت و مقاومت در برابر خوردگی ارزیابی می‌شوند. انواع آهنگری اغلب در مواردی که دوام بالاتر مورد نیاز است استفاده می شود.

کوپلرهای چرخشی

کوپلرهای چرخشی دو لوله داربست را در زوایای متغیر به هم وصل می کنند. طراحی چرخشی آنها به لوله ها اجازه می دهد تا در موقعیت هایی قرار بگیرند که اتصال 90 درجه ثابت امکان پذیر نیست. این جفت کننده ها معمولاً برای مهاربندی مورب، چیدمان نامنظم و نقاط تقویتی استفاده می شوند.

عملکرد اصلی آنها ایجاد انعطاف پذیری در ساختار داربست است. در بسیاری از محیط های ساختمانی و صنعتی، تراز لوله ها کاملاً منظم نیست، بنابراین اتصالات با زاویه قابل تنظیم ضروری است.

کوپلرهای چرخشی نیز با پشتیبانی از آرم بندی های مهاربندی به پایداری جانبی کمک می کنند، که به ویژه در داربست های بلندتر و مناطق کار در معرض دید بسیار مهم است.

کوپلرهای Putlog و Sleeve

کوپلرهای پاتلوگ که به عنوان کوپلرهای تکی نیز شناخته می‌شوند، عموماً برای اتصال پاتولاگ‌ها یا گذرگاه‌ها به دفترچه‌ها در کاربردهای سبک‌تر استفاده می‌شوند. آنها معمولاً برای انجام عملکرد ساختاری مشابه جفت کننده های زاویه راست در اتصالات باربر اولیه در نظر گرفته نشده اند.

کوپلرهای آستین برای اتصال دو لوله داربست از سر به انتها استفاده می شود. آنها در مواردی مهم هستند که طول لوله باید در استانداردها، دفترچه ها یا بریس ها افزایش یابد. کیفیت اتصال آستین بر تراز، تداوم و انتقال نیرو تأثیر می گذارد.

کوپلرهای پوتلاگ و آستین معمولاً در کنار کوپلرهای دوتایی و چرخشی به عنوان بخشی از چیدمان کامل اتصالات داربست استفاده می شوند.

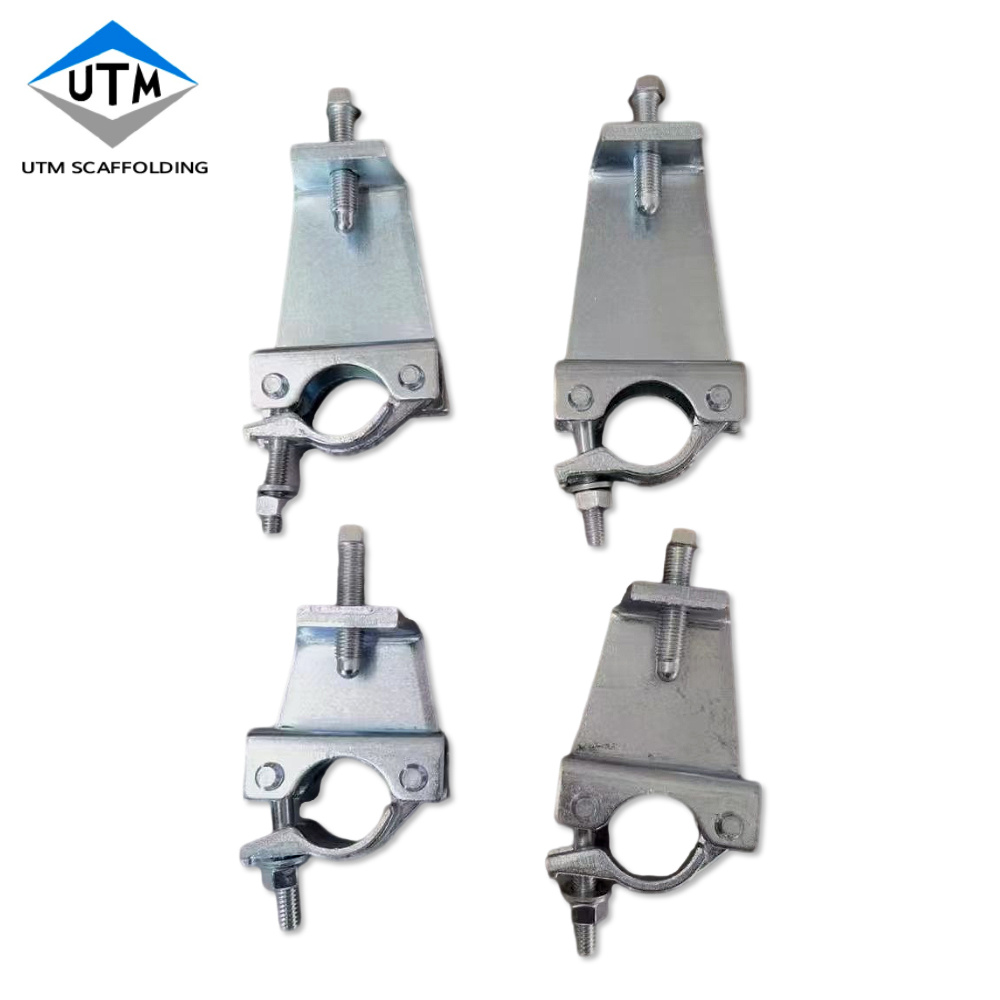

تیر، نگهدارنده تخته و نیم کوپل

از کوپلرهای تیر برای اتصال لوله های داربست به تیرها یا تیرهای فولادی استفاده می شود. آنها به ویژه در کارخانه های صنعتی، سازه های پل، و محیط های با اسکلت فلزی که در آن اتصال به فولاد موجود ضروری است، مفید هستند.

کوپلرهای نگهدارنده تخته برای محکم کردن تخته های داربست یا عناصر پلت فرم استفاده می شوند. اگرچه آنها نقش ساختاری مشابه اتصالات اتصال لوله اولیه را ایفا نمی کنند، اما برای پایداری و ایمنی پلت فرم مهم هستند.

نیم کوپلر اغلب در ساخت سفارشی، براکت های پشتیبانی و جزئیات داربست پروژه خاص استفاده می شود. آنها معمولاً در جایی استفاده می شوند که اتصال جزئی یا چیدمان اتصالات غیر استاندارد مورد نیاز است.



مقایسه کوپلرهای کلید داربست

مقایسه بر اساس هدف اتصال

تفاوت اصلی بین کوپلرهای داربست در نوع اتصالی است که هر کدام برای ایجاد آن طراحی شده اند. یک جفت با زاویه راست برای اتصالات عمودی صلب، یک کوپلر چرخشی برای مهاربندی با زاویه متغیر و یک کوپلر آستین برای گسترش لوله استفاده می شود. کوپلرهای تیر، لوله های داربست را به فولاد سازه ای متصل می کنند، در حالی که کوپلرهای پوتلوگ در اتصالات ثانویه سبک تر استفاده می شوند.

این تمایز هم در طراحی و هم در استفاده مهم است. در نظر گرفتن همه جفت کننده های داربست به عنوان قابل تعویض می تواند منجر به انتخاب نادرست و اتصالات ناایمن شود.

مقایسه بر اساس ساخت و پایان

کوپلرهای داربست را می توان با روش تولید و عملیات سطحی نیز مقایسه کرد. کوپلرهای فشرده معمولاً در کاربردهای استاندارد مورد استفاده قرار می‌گیرند، در حالی که جفت‌کننده‌های آهنگری معمولاً در مواردی استفاده می‌شوند که استحکام بیشتر، استفاده مجدد مکرر یا الزامات دوام سخت‌تر وجود دارد.

پرداخت سطح بر عملکرد طولانی مدت تأثیر می گذارد. کوپلرهای روکش روی به طور گسترده در شرایط معمولی استفاده می شوند، در حالی که کوپلرهای گالوانیزه برای ذخیره سازی در فضای باز، قرار گرفتن در معرض ساحل و محیط های با رطوبت بالا مناسب تر هستند.



نحوه انتخاب کوپلر داربست مناسب

مطابقت نوع با نقش ساختاری

اولین قدم در انتخاب، شناسایی عملکرد مفصل است. اگر داربست نیاز به اتصال 90 درجه سفت و سخت داشته باشد، کوپلرهای زاویه راست عموما مناسب هستند. اگر سازه به مهاربندی مورب یا هندسه نامنظم نیاز دارد، کوپلرهای چرخشی معمولاً انتخاب صحیحی هستند.

انتخاب باید بر اساس عملکرد ساختاری باشد. حتی اگر چندین نوع کوپلر مشابه به نظر برسند، برای استفاده یکسان در نظر گرفته نشده اند.

بار، محیط و چرخه استفاده مجدد را ارزیابی کنید

تقاضای بار یک عامل مهم انتخاب است. کوپل های مورد استفاده در اتصالات ساختاری اولیه یا مقاطع داربستی که به شدت مورد استفاده قرار می گیرند ممکن است به ساخت قوی تر و عملکرد گیره ای مطمئن تر نیاز داشته باشند. در چنین مواردی اغلب جفت های فورج ترجیح داده می شوند.

قرار گرفتن در معرض محیط زیست نیز باید در نظر گرفته شود. آب و هوای بیرون، هوای ساحلی، رطوبت و آلاینده های صنعتی می توانند عمر مفید اتصالات محافظت نشده را کاهش دهند. کوپلرهای گالوانیزه گرم معمولاً در محیط‌های سخت‌تر به دلیل مقاومت در برابر خوردگی بهبود یافته استفاده می‌شوند.

چرخه استفاده مجدد یکی دیگر از عوامل عملی است. کوپل هایی که به طور مکرر نصب، برچیده، جابجایی و استفاده مجدد می شوند، به رزوه های بادوام، قوام ابعادی و مجموعه های پیچ قابل اعتماد نیاز دارند.

استانداردها و سازگاری لوله را بررسی کنید

رعایت استانداردها بخش مهمی از انتخاب فنی است. بسیاری از پروژه‌ها به جفت‌هایی نیاز دارند که مطابق با الزامات EN74، BS1139 یا BS EN مرتبط باشند. این از بازرسی، مستندسازی و سازگاری در استفاده پشتیبانی می کند.

سازگاری اندازه لوله به همان اندازه مهم است. کوپلرها برای قطرهای خارجی خاص ساخته می شوند و تناسب ضعیف می تواند چسبندگی، تراز و امنیت کلی اتصال را کاهش دهد.



موارد استفاده و کاربردها

ساخت و ساز تجاری

در ساخت و سازهای تجاری، کوپلر داربست در دسترسی به نما، پشتیبانی از سنگ تراشی، تکمیل بیرونی و سیستم های حفاظت لبه استفاده می شود. کوپلرهای زاویه راست و چرخشی به خصوص متداول هستند زیرا چارچوب اصلی و آرم بندی را تشکیل می دهند.

داربست لوله و کوپل در جایی که هندسه ساختمان نامنظم است مفید باقی می ماند. بالکن ها، عقب نشینی ها، نفوذ سرویس ها و تغییر خطوط دیوار اغلب به نقاط اتصال قابل انطباق نیاز دارند.

کارهای صنعتی و زیربنایی

سایت های صنعتی اغلب شامل سازه های فولادی، لوله کشی، کشتی ها، مناطق دسترسی باریک و الزامات پشتیبانی سفارشی می شوند. در این شرایط، جفت‌کننده‌های داربست اهمیت ویژه‌ای دارند، زیرا ممکن است چیدمان‌های مدولار استاندارد با محیط مناسب نباشند. در چنین مواردی معمولاً از کوپلرهای گردان، تیر و نیم استفاده می شود.

زیرساخت ها و کارهای پل نیز تقاضاهای مختلفی را برای سیستم های دسترسی ایجاد می کند. سازه‌های منحنی، سطوح ناهموار و اتصالات تیرهای فولادی رایج هستند، که باعث می‌شود انواع کوپلرهای تخصصی مرتبط‌تر شوند.

ایمنی، بازرسی و انطباق

ظرفیت بار و استفاده صحیح

کوپلرهای داربست باید همیشه با توجه به عملکرد مورد نظر خود استفاده شوند. رفتار بار بستگی به نوع کوپلر، وضعیت لوله، روش سفت کردن و موقعیت اتصال در داخل داربست دارد. حتی یک کوپلر خوش ساخت ممکن است در صورت استفاده نادرست عملکرد ضعیفی داشته باشد.

کوپلرهای زاویه قائم در اتصالات اولیه با نیازهای ساختاری متفاوتی از کوپلرهای نگهدارنده برد یا putlog مواجه هستند. انتخاب و استفاده باید منعکس کننده این تفاوت ها باشد.

بازرسی، نگهداری و استانداردها

کوپلرهای داربست باید قبل از استفاده و در طول چرخه های استفاده مجدد بازرسی شوند. نقاط بازرسی معمول شامل تغییر شکل بدنه، پیچ و مهره های آسیب دیده، رزوه های فرسوده، خوردگی و علائم ترک خوردگی یا لغزش است.

استانداردهای شناخته شده همچنان در ارزیابی کیفیت مهم هستند. کوپلرهایی که مطابق با EN74، BS1139 یا استانداردهای مرتبط تولید می‌شوند، معمولاً در بررسی‌های فنی و ایمنی آسان‌تر ارزیابی می‌شوند.



نتیجه گیری

کوپلرهای داربست اجزای اساسی در داربست لوله و کوپلر هستند و هر نوع هدف ساختاری خاصی را انجام می دهد. زاویه راست، چرخان، پوتلوگ، آستین، تیر، نگهدارنده برد و نیم کوپلرها باید با توجه به نوع اتصال، الزامات بار، محیط سرویس و استانداردهای قابل اجرا انتخاب شوند. انتخاب مناسب و استفاده صحیح برای پایداری داربست، ایمنی و عملکرد طولانی مدت ضروری است. شرکت نانجینگ Uni-Tech Metalwork Ltd. یک منبع عملی برای بررسی محصول و مرجع فنی است.



سوالات متداول

رایج ترین کوپلرهای داربست کدامند؟

رایج ترین کوپلرهای داربست، کوپلرهای زاویه راست و کوپلرهای چرخشی هستند. کوپلرهای آستین، پوتلاگ و تیر نیز بسته به طراحی داربست به طور گسترده مورد استفاده قرار می گیرند.

تفاوت کوپلر داربست دوبل و چرخان چیست؟

دو کوپلر یک اتصال 90 درجه ثابت بین دو لوله ایجاد می کند. کوپلرهای چرخشی به لوله ها اجازه می دهند در زوایای مختلف به هم متصل شوند، که آنها را برای مهاربندی های مورب و چیدمان های نامنظم مناسب می کند.

آیا کوپلرهای داربست فورج بهتر از پرس شده هستند؟

جفت‌های فورج شده معمولاً در مواردی استفاده می‌شوند که استحکام بالاتر و چرخه‌های استفاده مجدد طولانی‌تر مورد نیاز است. کوپلرهای فشرده هنوز به طور گسترده در کاربردهای استاندارد استفاده می شوند.
